LFY-0008离心式滤油机

LFY-0008离心式滤油机产品简介：

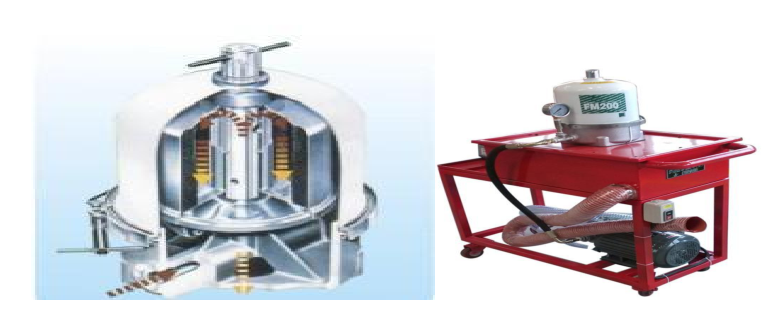

FM 系列离心式净油机由底座、转子总成、轴、罩、壳组成。
1:底座：底座正置式，正置式一般装置在油箱上。进油旋入螺纹管接头制造。底座限压阀由阀片、限压阀套、弹簧、限压阀芯及螺塞组成。
2:转子总成：转子总成其结构；上转子体和下转子体组成。由 O 型橡胶密封圈、密封螺母紧固。上导流罩由弹簧顶紧靠在上转子体的筋上，下导流罩和导流板则依托在下转子体内。
由于上下导流罩的作用，可以组织油流均匀地进入油腔。在下转子体的两块对称蜗壳形的凸面上，装有喷油方向相反的两只喷嘴。
3:轴：轴安装在底座上，转子总成上下轴衬与轴的上下轴颈配合。
4:罩壳：罩壳下端面用 O 型橡胶密封圈与底座配合，其上端小孔套在轴的轴头上用盖形螺母拧紧，使之固定。罩壳上开有观察孔，用透明板遮盖，便于检查转子工作情况。

LFY-0008离心式滤油机工作原理：

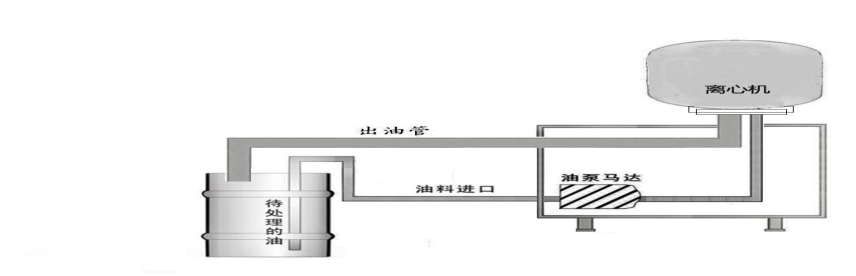

FM 系列离心式净油机是用离心原理与液力反作用原理工作。需要过滤的油液由主油道分流进入离心式净油机底座。油流沿主轴的油道，经轴上的小孔进入套装在轴上

的转子内，上导流罩把滑油导向转子边缘，然后向下流动，流入下导流罩的净油室，较后自转子底部的喷嘴高速喷出，这时自二个喷嘴喷出的高速油射流产生的反作用

力形成一对力偶，驱动转子绕轴高速旋转。油液和混在油中的杂质也随着转子一同旋转，受到一个相当大的离心力，比重大于油的杂质，将移向转子内壁，较后附着

壁上逐渐形成一层污垢。清洁的油液自底座出口靠自重流入油箱。转子专速愈高，被分离的油中杂质颗粒直径也愈小，FM 系列离心式净油机可分离的杂质直径较小可达 1 微米。

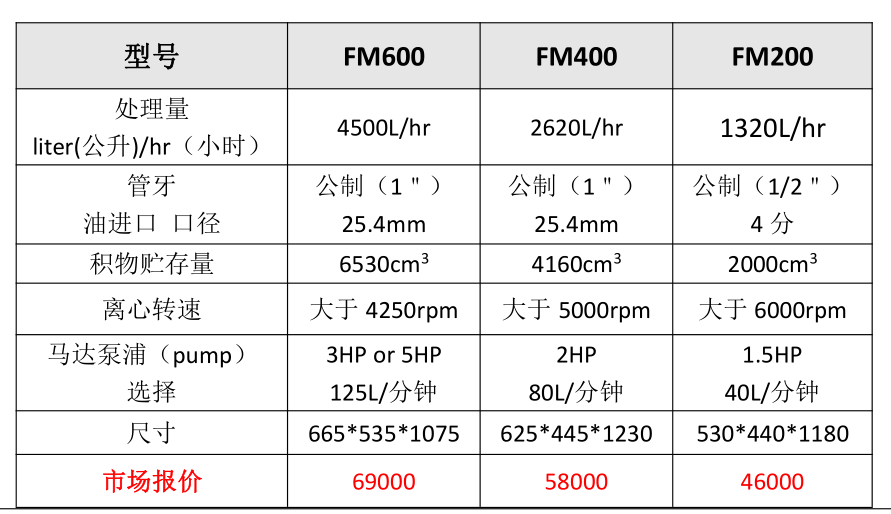

LFY-0008离心式滤油机技术参数：
