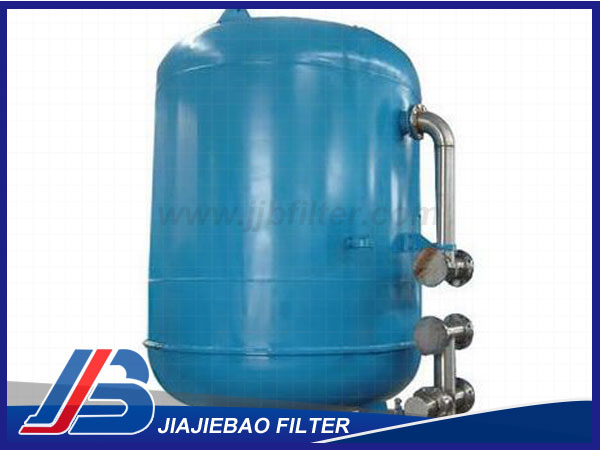

多介质过滤器结构：
多介质过滤器是用来去除水中的泥砂、悬浮物、胶体等杂质和藻类等生物，降低对反渗透膜元件的机械损伤及污染。
多介质过滤器主要由过滤器体、配套管线和阀门构成。
其中过滤器体主要包括以下组件：简体；布水组件；支撑组件；反洗气管；滤料；排气阀(外置)等。
多介质过滤器是利用一种或几种过滤介质，在一定的压力下把浊度较高的水通过一定厚度的粒状或非粒材料，从而有效的除去悬浮杂质使水澄清的过程，常用的滤料有石英砂，无烟煤，锰砂等，主要用于水处理除浊，软化水，纯水的前级预处理等，出水浊度可达3度以下。

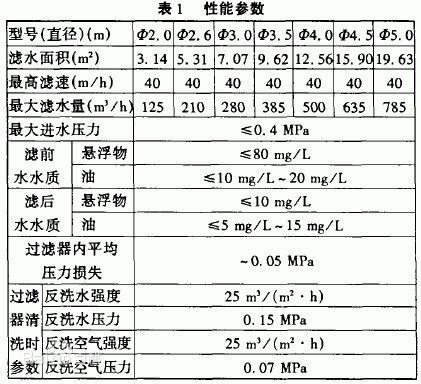

多介质过滤器技术参数：
多介质过滤器内滤层构成：
过滤器内多介质滤料为优质均粒砾石、石英砂、磁铁矿、无烟煤等滤料，这些滤料根据其比重和粒径的大小在过滤器罐体内科学有序的分布，如比重小而粒径稍大的无烟煤放在滤床的较上层，比重适中和粒径小的石英砂放在滤床的中层，比重大和粒径大的砾石放在滤床的较下层。这样的配比保证了过滤器在进行反洗的时候不会产生乱层现象，从而保证了滤料的截留能力。
多介质过滤器注意事项：
(1)要求出水槽与滤板的平行允差不大于2 mm。
(2)滤板的水平度及不平度均小于±1．5 mm。滤板的结构，采用整体加工较优。当筒体直径较大时，或受原材料、运输等方面制约时，也可采用两瓣拼接成形。
(3)对滤板和筒体各接合部位的合理处理，对空气反洗环节尤为重要。
①为消除因滤板加工和筒体卷制等方面误差造成的滤板和筒体的径向间隙，一般采用圆弧环板逐段焊接。接触部位必需采用满焊。
②中心管道和滤板的径向间隙处理方法同上。
备注：上述措施，确保了过滤和反洗只能通过滤帽或排管间隙连通。同时，也就保证了反洗和过滤通道的分布均匀性。
(4)滤板上加工的通孔，径向误差为±1．5 mm。滤帽导杆和滤板通孔之间配合尺寸的增大，不利于滤帽的安装或固定。通孔的加工必须采用机械设备。
