DN50手摇刷式过滤器

品牌：佳洁宝
型号：DN50
滤材：碳钢、不锈钢
过滤精度：30目
公称压力：1.6Mpa
过滤介质：水处理
应用领域：污水处理

产品简介：

　DN50手摇刷式过滤器原理概述：DN50手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经手摇刷式过滤器时

DN50手摇刷式过滤器原理概述：

DN50手摇刷式过滤器由过滤器本体、不锈钢过滤网、带手柄的清洗刷架组、排污阀及压力表所组成，清洗刷架组穿过过滤器盖，清洗刷安装在不锈钢过滤网内部，水流经过过滤器时，杂质被滤网拦截，当手摇刷式Y型过滤器需要排污时，只要打开排污阀顺时针方向摇动手柄数圈，即可完成排污，不必拆卸过滤器清洗内部滤网，清洗排污过程水流不中断。

DN50手摇刷式过滤器参数：

Y型过滤器壳体：碳钢、304不锈钢、316L不锈钢
滤网：304不锈钢、316L不锈钢
目数：30目（根据用户需求）
刷架：304不锈钢、316L不锈钢
排污阀：铸钢、铜、不锈钢
密封圈：EPDM橡胶、四氟等
清洗刷：不锈钢、尼龙
注：可根据客户需求选用镍、钛合金等特殊材质，具体情况请咨询公司。

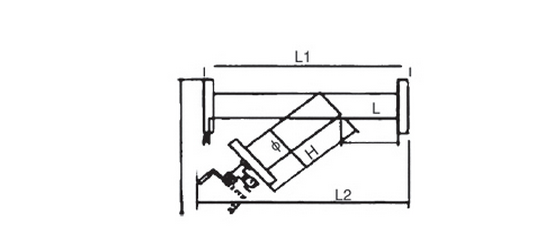

手摇刷式Y型过滤器尺寸：

口径mm	较大流量T/h	型号规格	重量KG	L(mm)	L1（mm）	L2（mm）	L3（mm）	H（mm
50	19	JBYS	74	300	600	80	810	650
80	50	JBYS	75	300	600	80	810	660
100	80	JBYS	76	300	700	80	810	670
125	125	JBYS	80	350	750	80	820	680
150	180	JBYS	114	350	800	80	950	720
200	320	JBYS	154	525	850	80	1050	850
250	490	JBYS	260	650	900	80	1350	1050
300	710	JBYS	405	700	950	100	1740	1360
350	970	JBYS	580	820	1170	100	2350	1740

DN50手摇刷式过滤器产品特点：

单台较大过滤流量可达970m3/h
过滤精度从4000微米-20微米
滤网可选钻孔（4000-800μm），楔形（1000-50μm）编织复合（800—20μm）
较小工作压力≥0.1MPa
较高工作压力≤2.5MPa(特殊可定制)
工作温度≤95℃
清洗方式：刷式
安装形式：可立式安装或卧式安装，多台并联可获得更大流量

适用范围：

应用领域

设备安装与使用：

（1）安装使用时，应注意对控制箱、传感器及传动部分的保护，防止损坏。
（2）按照Y型手摇刷式过滤器本体上的箭头提示方向连接管道，使水流方向与本体上的箭头方身一致。JBYS系列手摇刷式过滤器有两种安装形式：立式或卧式，采取任何一种安装形式时，应注意使自动排污阀的出口方向为水平或向下，以保证排污更彻底。
