脉冲自洁式空气过滤器

品牌：佳洁宝滤器
型号：JJBZJ系列
滤材：不锈钢
过滤精度：3、5、10、20、40
公称压力：0.4
过滤介质：空气
应用领域：钢厂鼓风机、制氧站空压机、化纤纺织工业、集中空调系统、化工行业

产品简介：

　脉冲自洁式空气过滤器是一种具有自动清灰功能的新型高效空气过滤器，特别适用于在沙暴多发条件下对用气设备进行长期的、连续不断的空气净化。全自动控制，工作安全可靠。该设备适用于与大中型燃气轮机、大功率柴油机

产品简介

脉冲自洁式空气过滤器是一种具有自动清灰功能的新型高效过滤器，特别适用于在沙暴多发条件下对用气设备进行长期的、连续不断的空气净化。全自动控制，工作安全可靠,该过滤器适用于与大中型燃气轮机、大功率柴油机、制氧机、大型空调机、鼓送风机和其他所有大风量的用风配套使用，特别适合于在尘埃浓度高的环境和空气净化指标严格的用气设备作配套或技术改造。

性能特点

◎自洁式空气过滤器可根据用户要求在底部加集尘箱、防尘网、用水冲洗除尘法解决二次污染；

◎实现空气过滤元件的自动清洁，使设备照常运行，而不影响其他过滤元件正常工作；

◎可在相对湿度100%的条件下正常工作；

◎过滤面积大、流速快、阻损小，并有液晶显示阻损；

◎自动化程度高，可实现无人操作；

◎可进行非标定制。

技术参数

项目 \ 规格		JJBZK-225	JJBZK-300	JJBZK-380	JJBZK-500	JJBZK-625	JJBZK-900	JJBZK-1000	JJBZK-1250	JJBZK-1500	JJBZK-2100	JJBZK-2500	JJBZK-3000	JJBZK-4400
空气过滤量（m3/min 吸入状态）		225	300	380	500	625	910	1000	1250	1500	2100	2500	3000	4400
结构形式		单层
初阻损 Pa		≤ 150
过滤精度（um/效率%）		≥ 1/99.96
		≥ 2/99.99
		≥ 3/100
消耗功率 W		100						150
电源 AC		220V
反吹气量 m3/min		0.1						0.2
反吹气压 Mpa		0.4-0.6
外形尺寸 m	长	1.5	1.8	2.1	2.1	2.1	2.9	3.3	4.1	4.9	5.8	6	6	9
	宽	1.5	1.5	1.5	1.8	2.1	2.1	2.1	2.1	2.1	2.4	3	3.3	3.3
	高	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.7	2.7	2.7	2.7
质量 t		1.6	1.9	2	2.4	2.8	3.2	3.7	4.2	4.7	6	7	8.5	12

过滤过程：含尘空气经空气压缩机吸气作用，从一级粗过滤箱①吸入，经过高效过滤筒②，由于重力惯性、扩散、接触阻留等综合作用，尘埃被吸附在高效过滤筒上，洁净空气通过密封垫圈③进入文氏管④到净气室⑤汇合到集气口⑥再从净气出口管⑦被空压机吸入。

自洁过程：含尘空气气经过滤后，尘埃被吸附在高效过滤筒上，由 PLC 按设定时间顺序进行反吹自洁过程，当阻损值超过 600 帕时，由 PLC 按差压顺序控制反吹自洁过程（反吹时间为 0.1-0.2 秒）。其它高效过滤筒照常工作，尘埃被反吹自洁下来。

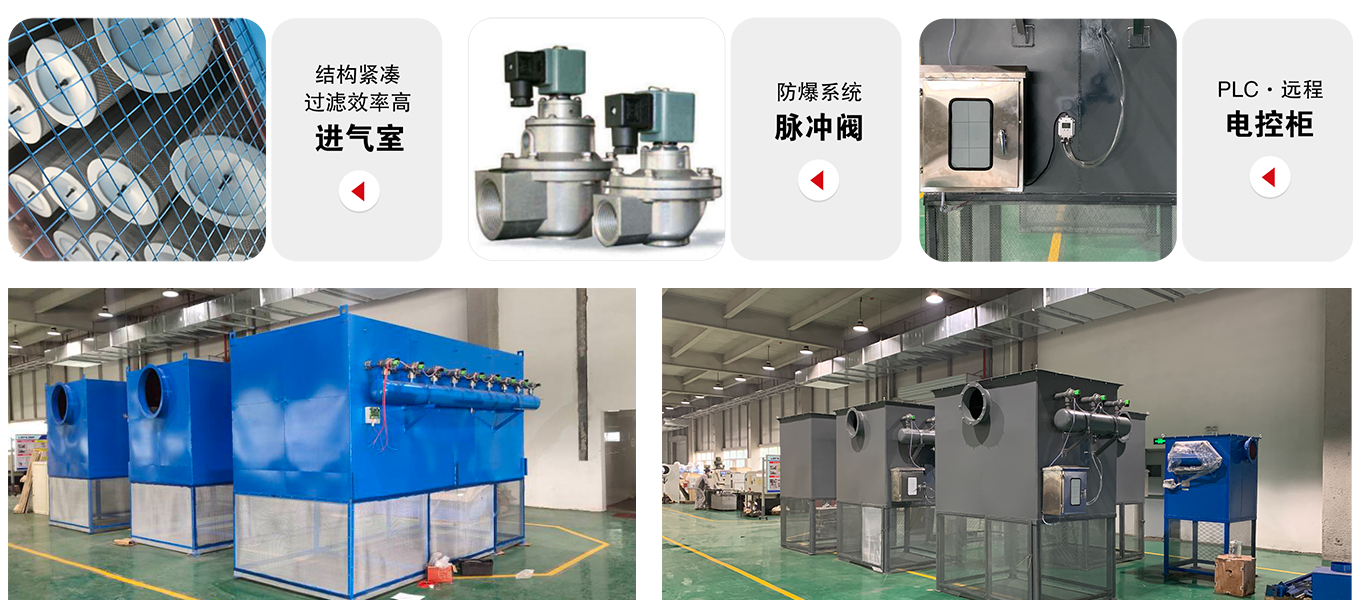

产品细节图：

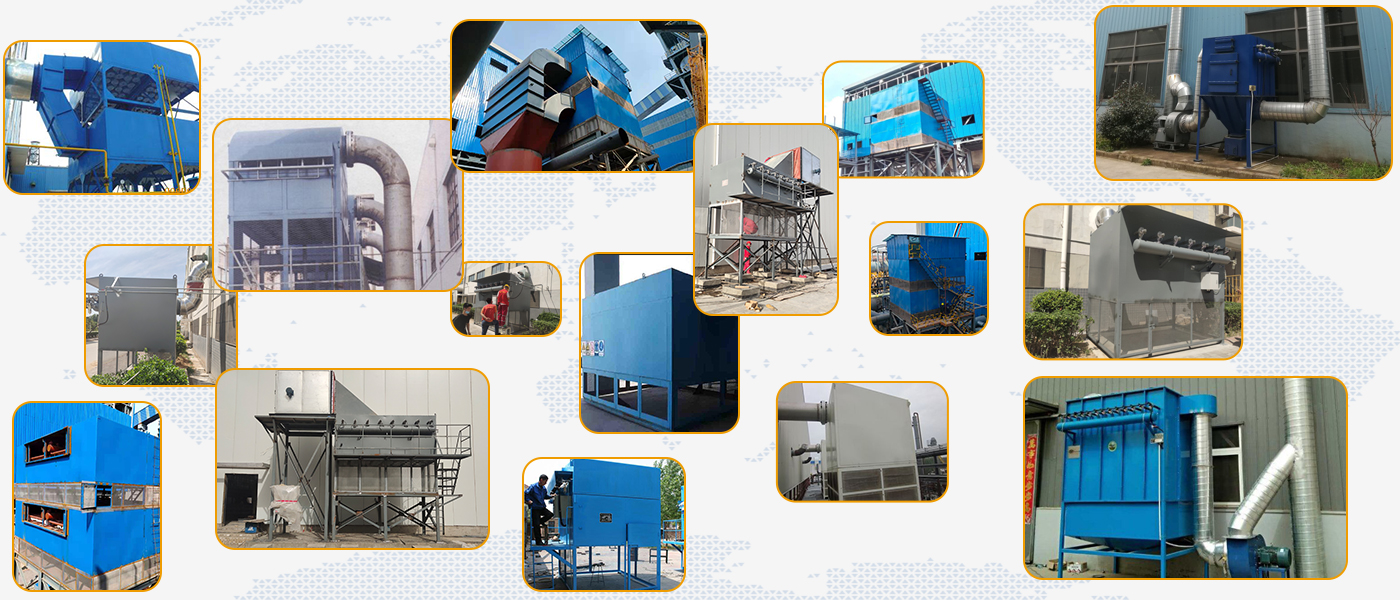

各地现场实拍图

常见故障原因及排除方法

序号	常见故障	原因及排除方法
1	电源已接通，但控制仪面板无显示	◎检查控制仪内的空气开关是否闭合。
2	电源已接通，但过滤器不工作（反吹）	◎请确认压缩空气已接通。
		◎请确认压缩空气管路无漏气。
		◎油水分离器里面含灰尘、杂质太多，造成油水分离器漏气、滤芯堵塞，请拆下清洗。
		◎某一组或几组电磁阀漏气，使储气罐中的压缩空气流失，请更换该电磁阀的膜片。
		◎主线路板损坏。
		◎分路线路板损坏。
3	某一组电磁阀不动作	◎该组电磁阀线圈烧坏。
		◎电磁阀堵塞，拆开清洗。
		◎与该组电磁阀相对应的分路线路板中的电子元件烧毁。
4	电控仪上阻力显示为零	◎请确认风机（压缩机）已正常开车。
4	电控仪上阻力显示为零	◎电控仪内差压传感器上有两个探头，一个直接对自然空气；另一个应与净气室的负压探头相连接。请将从净气室接至差压传感器的塑料管接到该位置。
